四川眉山仲輝集團造紙廠，生產多種文化用紙，有多條造紙生產線，主要是1092小紙機，也有1770紙機。這些紙機是早年的產品，傳動部分有總軸傳動和分部傳動，分部傳動又有電磁調速傳動和直流調速傳動。由于使用年代較久，故障率較高，迫切需要改造。從2003年起，先后對這些紙機實施了變頻改造，全部改造都使用了希望森蘭的變頻器，主要使用SB70G系列變頻器。實踐證明，SB70G系列通用變頻器，開環控制的精度可以適應類似1092、1770這類低速紙機的要求，并且變頻器的穩定性和可靠性較高，減少了因電磁調速和直流調速故障而產生的停機損失。

本例以分部傳動點為6個點的1092為例加以說明。圖2中，各傳動點的電機功率分別為：網部11kW，壓榨7.5kW，烘1～烘2均為5.5kW，壓光3.7kW，卷紙3.7kW。紙機的負載為恒轉矩負載和大慣性負載，選用希望森蘭SB70G系列變頻器，速度的調節用變頻器的端子X(jué)4、X5用以設定頻率。在X4、X5端口上，接有按鈕和中間繼電器常開節點，按鈕SA1～SA5本級速度上升微調；SB1～SB5本級速度的下降微調；ZJ1總速度上升；ZJ2總速度下降；ZJ3總起/總停，這又是一種速度鏈的分配方式。

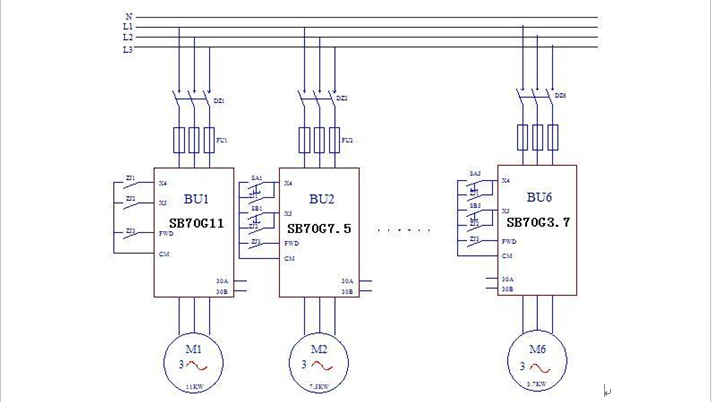

圖2  1092紙機變頻調速原理圖

紙機傳動經過變頻改造，較之于電磁調速，低速（爬行）力矩滿足工藝要求，運行更穩定，調速更方便，而且有25%的節能，經濟效益十分顯著。
