關鍵詞:森蘭高壓變頻器  供熱

摘要:希望森蘭第三代高壓變頻器在盾安萊陽可再生能源城市集中供熱項目(以下簡稱盾安供熱)上的應用,盾安萊陽供熱項目共分為兩期,共采用森蘭高壓變頻器16臺,,本文重點闡述森蘭高壓變頻器在盾安萊陽供熱項目一期4臺引風機、4臺給水泵、3臺熱網循環水泵上的應用。

一、背景介紹

隨著近年來萊陽的高速發展，目前萊陽市的供熱能力遠遠滿足不了城市發展的需要，目前缺口150萬平米，且以每年10-20萬平米的速度增長，同時萊陽市巨力精細化工股份有限公司有大量的循環冷卻水余熱可以利用，因此盾安（天津）節能系統有限公司計劃在巨力化工工廠附近新建熱網首站，通過汽驅式熱泵技術回收巨力循環冷卻水中的余熱為萊陽市區采暖供熱。

熱電廠傳統的引風機、一次風機、給水泵及熱網循環水泵通常通過調節閥門的開度來達到改變流量的目的，這種方法使大量流量消耗在閥門上，調節效率低且不經濟，同時設備損耗大，運行維護費用高，隨著高壓變頻調速器的廣泛應用，森蘭高壓變頻器是一款高質量、高效率、高節能的可靠產品。

二、項目概況

盾安萊陽供熱有限公司，位于萊陽市開發區內，北鄰富水北路，西鄰巨力精細化工，東鄰萊穴路，南側為農田。企業屬余熱再利用的集節能、環保和綜合利用為一體的可再生能源型供熱企業，占地面積200余畝，現有工人100余人，全年供熱負荷面積800萬平米，年平均供熱能力315萬GJ。該供熱項目采用熱泵技術，回收毗鄰巨力精細化工股份有限公司的冷卻水（溫度32℃，水量13100t/h）熱量，一期工程建設6×75t/h循環流化床鍋爐配6臺熱泵（6MW汽寄拖動），預留2×75t/h循環流化床鍋爐＋1×12MW背壓發電機組的條件以逐步滿足萊陽市地區800萬平米采暖供熱及供150t/h蒸汽要求。

1、供熱工藝概況

供熱工藝主要包括燃燒系統、輸煤系統、除渣系統、供水及補水系統、脫硫除塵系統、化學水處理系統、電氣系統等；

鍋爐參數：額定蒸發量：75t/h 主汽壓力：3.82MPa  主汽溫度：450℃給水溫度：104℃鍋爐設計熱效率：89%

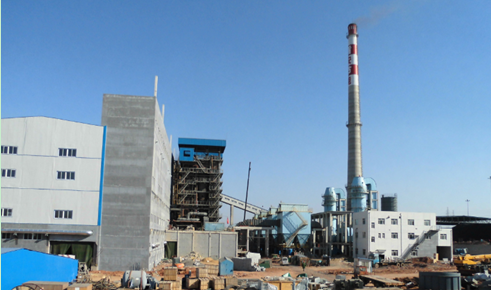

（圖一）6×75t/h盾安萊陽供熱廠區圖

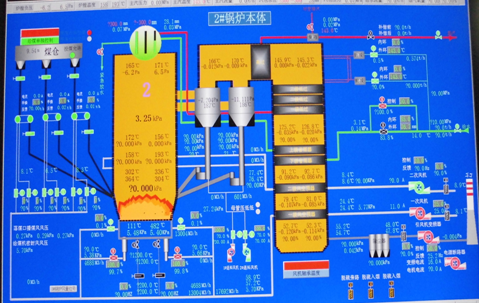

（圖二）鍋爐機組的工作示意圖

1.1燃燒系統：包括給煤系統、送風系統、煙氣系統、石灰石系統、點火系統；

1.2輸煤系統：包括燃煤廠外運輸、鍋爐燃燒量、卸煤和貯煤設施、篩碎設備、運煤系統；

1.3除灰渣系統：包括機械出渣系統和氣力除灰系統；

1.4脫硫采用石灰石石膏濕法脫硫技術，脫硫效率99.6%；除塵采用布袋除塵器除塵，除塵效率可達99.9%以上；

1.5供水系統：包括供水水源、循壞水需水量等；

1.6風機和泵：主要包括一次風機、二次風機（低壓）、返料風機(低壓)、引風機、給水泵、凝結水泵（低壓）、熱網循環水泵等；

1、高壓變頻器選型

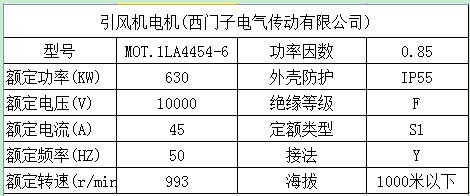

(1)75t/h循環流化床鍋爐引風機及電機參數

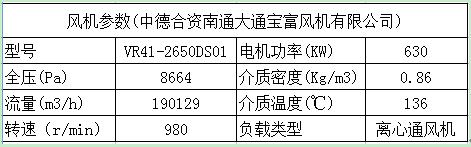

引風機參數

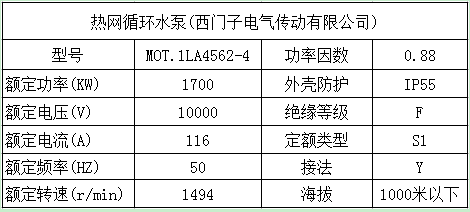

(2)熱網循環水泵參數及電機參數

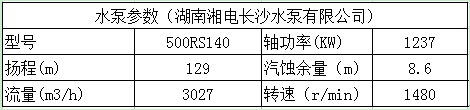

循環水泵參數

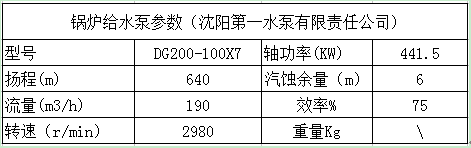

(3)75t\h鍋爐給水泵電機及水泵參數

熱電廠風機、水泵均屬于平方轉矩負載，參考工藝工況及森蘭第三代高壓變頻器的技術優勢，選型如下：

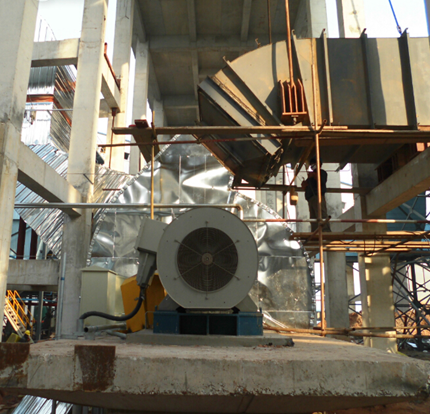

（圖三）鍋爐引風機現場示意圖

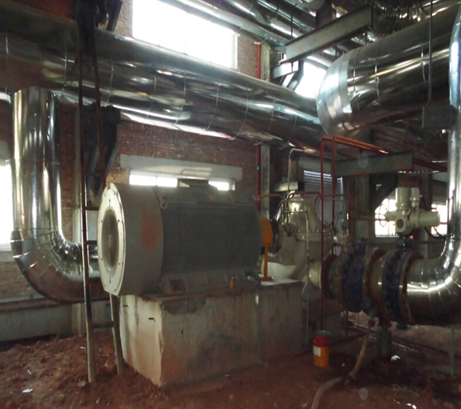

（圖四）運行中的熱網循環泵

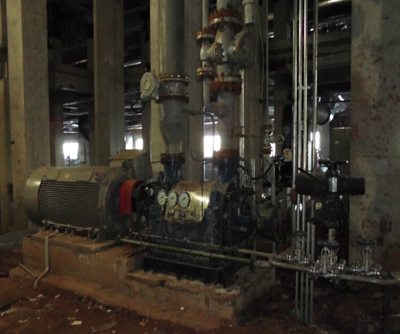

（圖五）運行中的給水泵

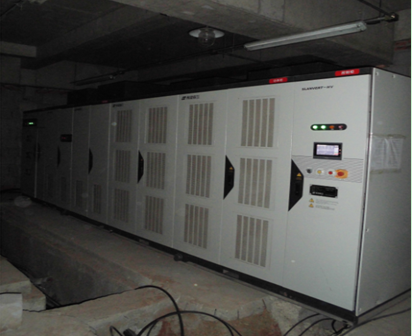

（圖六）運行中的引風機

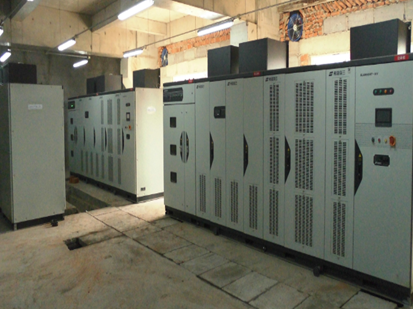

（圖七）運行中的熱網循環水泵

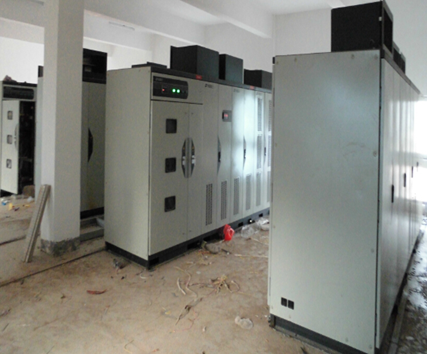

（圖八）運行中的給水泵

3、一次系統方案

森蘭高壓變頻器一拖一手動旁路一次系統圖

森蘭第三代高壓變頻器手動一拖一的開關柜內部有三把隔離刀閘，并且柜門上裝設高壓帶電顯示及電磁閉鎖裝置，柜門上裝設聯鎖動作保護裝置，QS2、QS3之間采用機械互鎖裝置，不僅滿足設備的安全穩定運行要求，也保證了人員操作的安全，QS1為變頻器高壓輸入側刀閘，QS2為變頻器直接輸出到電機的刀閘，QS3為工頻運行旁路刀閘；變頻時：手動把QS1、QS2合閘后，關上柜門，系統自檢正常后發給上級高壓開關柜允許合閘的信號；工頻時：手動合上QS3，并斷開QS1、QS2，上級高壓開關柜即可以收到允許合閘的信號；需要值得注意的是隔離刀閘嚴禁帶高壓及負荷操作；

三、運行情況

該項目由盾安（天津）系統節能公司在萊陽興建的供熱項目，由于盾安節能系統公司和希望森蘭科技長期開展合作，也是是森蘭變頻器的忠實客戶，森蘭變頻器客服結合盾安節能系統公司下設的供熱項目的實際情況，為該客戶量身定制“管家式”全程服務模式，該項目自2014年11月6日到12月28日1號爐、2號爐開始供熱，森蘭高壓變頻器運行穩定，且與DCS實現了自動化控制，從現場的運行工況看，風機、水泵負載調節平滑穩定，節能效果明顯，客戶給予非常高的評價。

四、總結

在熱電聯產行業中，高壓電動機作為鍋爐穩定運行的重要的輔機設備，同時也是全廠的動力來源，森蘭高壓變頻器在熱電聯產項目的大量應用，同時在電力、冶金、建材、化工、生物制藥、市政工程等有大量廣泛的應用，不僅說明了森蘭高壓變頻器是一款高質量、高效率、高節能的環保產品，也說明了森蘭變頻器為中國的節能環保事業作出了貢獻。
